SMD Diode Əsasları: Növləri, Kodları, Termal Performansı və Testi Anlamaq
2026-05-13 150

SMD diodları müasir elektron sxemlərdə elektrik cərəyanının istiqamətini idarə edən kiçik yarımkeçirici komponentlərdir.Onlar smartfonlar, sürətli şarj cihazları, avtomobil sistemləri və rabitə avadanlığı kimi cihazlarda geniş istifadə olunur, çünki onlar yığcam PCB planlarını və səmərəli yüksək sürətli əməliyyatı dəstəkləyir.Müxtəlif SMD diod növləri enerji çevrilməsi, gərginliyin tənzimlənməsi, dalğalanmadan qorunma və siqnalın dəyişdirilməsi daxil olmaqla mühüm funksiyaları yerinə yetirir.Onların elektrik davranışını, istilik performansını və paket dizaynını başa düşmək etibarlı və səmərəli elektron sistemlərin qurulması üçün vacibdir.

Kataloq

SMD diodu nədir?

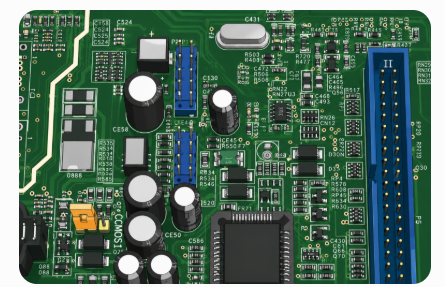

Səthə Montaj Cihazı (SMD) diodlar müasir elektron sxemlərdə elektrik cərəyanının istiqamətini idarə etmək üçün istifadə olunan kompakt yarımkeçirici komponentlərdir.Çap dövrə lövhələrinə (PCB) daxil edilmiş naqillərdən istifadə edən ənənəvi deşikli diodlardan fərqli olaraq, SMD diodları birbaşa PCB səthinə quraşdırılır. Səthə Montaj Texnologiyası (SMT).

Əsasında SMD diodları birtərəfli elektrik klapanları kimi fəaliyyət göstərir.Onlar potensial həssas elektron komponentlərə zərər verə biləcək əks cərəyanı bloklayarkən cərəyanın bir istiqamətdə axmasına imkan verir.

SMD diodları a vasitəsilə işləyir PN qovşağının yarımkeçirici quruluşuİrəli və tərs əyilmə şəraitində elektrik keçiriciliyinə nəzarət edən .Diodun növündən asılı olaraq, onlar AC-dən DC-yə düzəliş, gərginliyin tənzimlənməsi, tərs polarite qorunması, elektrostatik boşalmanın (ESD) qarşısının alınması, yüksək sürətli siqnal keçidi və RF tezliyinə nəzarət daxil olmaqla bir neçə vacib dövrə funksiyasını yerinə yetirə bilər.

SMD diodları yığcam paketlərdən və daha qısa elektrik yollarından istifadə etdiyi üçün müasir PCB dizaynlarında keçid performansını, siqnal bütövlüyünü və ümumi elektrik səmərəliliyini yaxşılaşdırmağa kömək edir.

SMD diodları necə işləyir və polariteyi necə müəyyən etmək olar

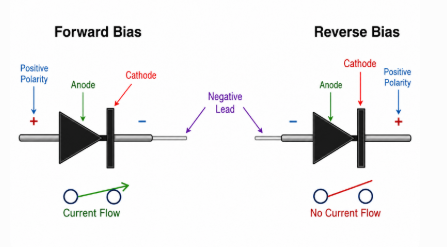

Şəkil 2. Cərəyan axınının davranışını göstərən diodun irəli və tərs əyilmə əməliyyatı

Səthə Montaj Cihazı (SMD) diodları birbaşa elektron lövhənin səthinə quraşdırılmış kiçik elektron komponentlərdir.Adi diodlar kimi, onlar əks istiqamətdə cərəyanı bloklayarkən elektrik cərəyanının yalnız bir istiqamətdə axmasına imkan verirlər.Bu birtərəfli cərəyan axını dövrələri qoruyur, AC-ni DC-yə çevirir və elektron cihazlarda gərginliyə nəzarət edir.

Bir SMD diodunun iki terminalı var: anod (+) və katod (-).Anod a-ya qoşulduqda müsbət gərginlik və katoddan a mənfi gərginlik, diod irəli meylli olur və cərəyanın keçməsinə imkan verir.Əgər tərs bağlanarsa, o, əks istiqamətli olur və cərəyanı bloklayır.

SMD diodunun polaritesini müəyyən etmək vacibdir, çünki səhv quraşdırma dövrənin işləməsinə və ya komponentlərə zərər verə bilər.Əksər SMD diodlarında katod tərəfini göstərən işarələr var.

Polariteyi müəyyən etməyin ümumi yollarına aşağıdakılar daxildir:

• Bant və ya Zolaq İşarələnməsi: Bir tərəfdəki xətt və ya zolaq adətən katod (−) terminalını qeyd edir.

• PCB-də çap edilmiş simvollar: dövrə lövhələrində tez-tez oriyentasiyanı göstərən diod simvolu göstərilir.

• Paket Kodları: Bəzi SMD diodları məlumat cədvəllərindən istifadə etməklə yoxlanıla bilən alfasayısal işarələrdən istifadə edir.

• Multimetr Diod Testi: Diod rejimində olan multimetr cari istiqaməti yoxlayaraq anod və katodu müəyyən edə bilər.

SMD diodlarının ümumi növləri və onların istifadəsi

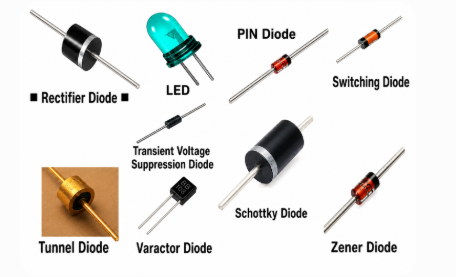

Şəkil 3. Elektron sxemlərdə istifadə olunan ümumi diod növləri

SMD diodları bir neçə ixtisaslaşdırılmış növdə mövcuddur, onların hər biri elektron sxemlərdə müəyyən bir elektrik funksiyasını yerinə yetirmək üçün nəzərdə tutulmuşdur.Onların rollarına cari düzəliş, gərginliyin tənzimlənməsi, dalğalanmaların qarşısının alınması, siqnalın dəyişdirilməsi, işığın aşkarlanması və RF tənzimlənməsi daxildir.

Düzləşdirici diodlar: Düzləşdirici SMD diodları alternativ cərəyanı (AC) birbaşa cərəyana (DC) çevirir.Onlar ümumiyyətlə sabit DC çıxışının tələb olunduğu güc çevrilmə sxemlərində istifadə olunur.

Schottky diodları: Schottky SMD diodları aşağı irəli gərginlik və sürətli keçid davranışı ilə tanınır.Onlar adətən yüksək səmərəli elektrik dövrələrində və sürətli keçid elektron sistemlərində istifadə olunur.

Zener diodları: Zener SMD diodları əks parçalanma rejimində işləyərək gərginliyi tənzimləyir.Onlar sabit gərginlik səviyyələrini saxlamağa və həssas komponentləri həddindən artıq gərginlik şəraitindən qorumağa kömək edir.

Kommutasiya diodları: Kommutasiya SMD diodları rəqəmsal və yüksək tezlikli siqnal dövrələrində sürətli keçid əməliyyatı üçün nəzərdə tutulmuşdur.Onların sürətli cavab müddəti siqnal marşrutlaşdırma performansını yaxşılaşdırmağa kömək edir.

TVS (Transient Voltage Supression) Diodları: TVS SMD diodları dövrələri ani gərginlik artımlarından, elektrostatik boşalmadan (ESD) və yarımkeçirici komponentlərə zərər verə biləcək keçici dalğalanma hadisələrindən qoruyur.

İşıq Yayan Diodlar (LED): SMD LED-lər işıqlandırma, ekran göstəriciləri və arxa işıqlandırma sistemləri üçün elektrik enerjisini görünən işığa çevirir.

Fotodiodlar: Fotodiodlar daxil olan işığı elektrik cərəyanına çevirir və adətən optik algılama və işıq aşkarlama sistemlərində istifadə olunur.

Varaktor (Varicap) diodları: Varactor SMD diodları RF və rabitə sxemlərində tənzimləmə tezliyini tənzimləməyə kömək edən gərginliklə idarə olunan kondensatorlar kimi fəaliyyət göstərir.

Tunel diodları: Tunel SMD diodları son dərəcə sürətli keçid xüsusiyyətlərinə görə mikrodalğalı, osilator və qabaqcıl RF sistemlərində istifadə olunan ixtisaslaşmış yüksək sürətli yarımkeçirici cihazlardır.

Əsas SMD Diod növlərinin müqayisəli təhlili

Xüsusiyyət	Düzləşdirici	Schottky	Zener	TVS
Əsas Funksiya	AC/DC çevrilmə	Tez aşağı itki keçid	Gərginlik tənzimləmə	Dalğalanma müdafiə
İrəli Gərginlik	Daha yüksək	Aşağı	Orta	Fərqlənir
keçid Sürət	Orta	Çox sürətli	Orta	Son dərəcə sürətli
Güc Səmərəlilik	Orta	Yüksək	Orta	Qoruma diqqətli
Ters Parçalanma İstifadəsi	yox	yox	Bəli	Bəli
Ümumi Sənaye İstifadəsi	Güc təchizat	şarj cihazları, SMPS	Gərginlik relsləri	Avtomobil, USB

Schottky diodları yüksək tezlikli keçid dövrələrində adətən üstünlük verilir, çünki onların aşağı irəli gərginliyi və sıfıra yaxın bərpa müddəti enerji itkisini və istilik istehsalını azaltmağa kömək edir.Onların sürətli keçid xüsusiyyətləri də kompakt elektron sistemlərdə səmərəliliyi artırır.

Yığcam DC-DC çeviricilərində Schottky diodları tez-tez standart rektifikator diodlarından daha az enerji itkisi yaradır, çünki onların aşağı irəli gərginliyi fasiləsiz keçid əməliyyatı zamanı istilik istehsalını azaldır.

Zener diodları ilk növbədə sabit gərginlik tənzimlənməsi və idarə olunan tərs parçalanma əməliyyatı tələb olunduqda istifadə olunur. TVS diodları, əksinə, gərginlik sıçrayışlarına və ESD hadisələrinə qarşı müvəqqəti yatırma və sürətli qorunma üçün optimallaşdırılmışdır.

Standart düzəldici diodlar ultra-sürətli keçid performansının daha az vacib olduğu ümumi AC-dən DC-yə çevrilmə üçün daha uyğundur.

SMD Diod İşarələmə Kodları

SMD diodunun müəyyən edilməsi ənənəvi delikli komponentləri müəyyən etməkdən çox vaxt daha çətindir.Səthə Montaj Cihazı (SMD) diodları PCB sahəsinə qənaət etmək üçün nəzərdə tutulduğundan, istehsalçılar yalnız çap edir qısa alfasayısal işarələr paketin üzərində tam hissə nömrələri əvəzinə.Bu işarələr kimi görünə bilər bir neçə hərf, nömrələr, və ya simvollar istehsalçılar arasında dəyişir.

Niyə SMD Diodları İşarələmə Kodlarından istifadə edir?

Məhdud paket ölçüsünə görə, SMD diodları adətən tam model nömrələri deyil, yalnız qısaldılmış identifikatorları ehtiva edir.Bu işarələr göstərə bilər:

• Cihaz seriyası

• Elektrik xüsusiyyətləri

• İstehsal partiyası haqqında məlumat

• İstehsalçının identifikasiyası

• Qütb oriyentasiyası

Bütün istehsalçılarda universal markalama sistemi yoxdur.Məsələn, A7 kimi kod istehsalçıdan və ya qablaşdırma növündən asılı olaraq müxtəlif komponentləri təmsil edə bilər.Bu v ariat ionuna görə, markalanmalar tək çap edilmiş kodlara etibar etməkdənsə, paket ölçüləri və məlumat cədvəli məlumatlarından istifadə etməklə yoxlanılmalıdır.

Ümumi SMD Diod İşarələmə Kodu Nümunələri

1N4148W yüksək sürətli keçid proqramları üçün ən çox istifadə edilən SMD siqnal diodlarından biridir.Tipik işarələmə nümunələrinə T4, A2 və A7 daxildir, ümumi tətbiqlərə isə siqnal emalı, yüksək sürətli keçid sxemləri, məntiq interfeysləri və qoruma sxemləri daxildir.Bir çox istehsalçı 1N4148W istehsal etdiyi üçün işarələmə kodları fərqli ola bilər.Paket ölçüləri çox vaxt əlavə identifikasiya ipuçları verir.

SS14 Schottky Diodu

SS14, aşağı irəli gərginlik düşməsi və sürətli keçid sürəti ilə tanınan geniş istifadə olunan Schottky maneə düzəldicisidir.Tipik qablaşdırma işarələrinə SS14 və S4 daxildir.Əsas spesifikasiyalara 40V tərs gərginlik dərəcəsi, 1A irəli cərəyan gücü və səmərəliliyi yaxşılaşdıran və enerji itkisini azaldan aşağı irəli gərginlik düşməsi daxildir.Ümumi tətbiqlərə DC-DC çeviriciləri, enerji təchizatı və batareya doldurma sistemləri daxildir.SS14 diodları tez-tez səmərəliliyin və istiliyin azaldılmasının vacib dizayn mülahizələri olduğu kompakt güc dövrələri üçün seçilir.

BZT52 Zener Diod Seriyası

BZT52 ailəsində gərginliyin tənzimlənməsi və qorunması üçün istifadə olunan kompakt Zener diodları var.Tipik işarələr 2A, 5B və C2 daxil olmaqla ümumi nümunələrlə gərginlik dərəcəsindən asılı olaraq dəyişir.Ümumi tətbiqlərə gərginlik istinad sxemləri, həddindən artıq gərginlikdən qorunma və siqnal kondisioner daxildir.İşarələmə sxemləri istehsalçılar arasında əhəmiyyətli dərəcədə fərqlənə bildiyinə görə, məlumat vərəqlərindən istifadə edərək komponenti yoxlamaq çox tövsiyə olunur.

BAT54 Schottky Diodu

BAT54 seriyası aşağı irəli gərginliyə və kiçik paket ölçüsünə görə portativ elektronikada məşhurdur.Ümumi işarələmə nümunələri arasında KL və L4, tətbiqlərə isə portativ cihazlar, RF sxemləri, siqnal marşrutu və batareya ilə işləyən elektronika daxildir.

SMD Diod Paket Ölçüləri və Termal Dizayn

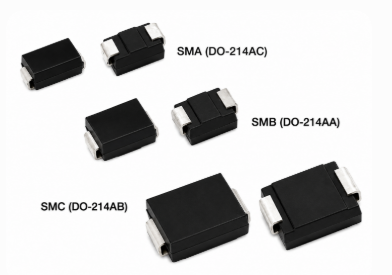

Şəkil 4. Ümumi SMD Diod Paket Ölçüləri: SMA, SMB və SMC

SMD diod paketinin ölçüsü birbaşa cari idarəetmə qabiliyyətinə, istilik yayılmasına, PCB etibarlılığına, keçid sabitliyinə və uzunmüddətli elektrik performansına təsir göstərir.Düzgün paketin seçilməsi təkcə komponenti PCB-yə quraşdırmaq məsələsi deyil.Paket ölçüsü həm də istilik idarəetməsində mühüm amildir, çünki zəif istilik nəzarəti qovşaqların temperaturunu artıra, səmərəliliyi azalda və komponentlərin ömrünü qısalda bilər.

Kiçik diod paketləri ümumiyyətlə PCB sahəsinin məhdud olduğu kompakt və aşağı güc dizaynları üçün seçilir.Daha böyük paketlər yüksək cərəyan və güc tətbiqləri üçün daha uyğundur, çünki onlar təkmilləşdirilmiş istilik performansını və daha çox istilik yayma qabiliyyətini təmin edir.

Paket	Maksimum cərəyan	Termal Performans	Tipik İstifadə
SOD-523	Çox Aşağı	Məhduddur	Siqnal keçid
SOD-323	Aşağı	Orta	Kiçik məntiq sxemlər
SOD-123	Orta	daha yaxşı	Zener/rektifikator
SMA	Orta-Yüksək	yaxşı	Güc düzəltmə
SMB	Yüksək	Güclü	TVS müdafiə
SMC	Çox Yüksək	Əla	Sənaye güc

Paket ölçüsü artdıqca, istilik ötürülməsi üçün mövcud səth sahəsi də artır.SMA, SMB və SMC kimi daha böyük paketlər istiliyi PCB mis sahələrində daha effektiv şəkildə yaya bilər və davamlı cərəyan yükü altında daha sabit işləməyə imkan verir.SOD-523 və SOD-323 kimi kiçik paketlər daha az PCB yeri tutur, lakin ümumiyyətlə daha aşağı istilik yayma qabiliyyətinə malikdir və daha diqqətli istilik dizaynı tələb edir.

Yüksək cərəyanlı və yüksək tezlikli dövrələrdə istilik dizaynı getdikcə daha çox əhəmiyyət kəsb edir, çünki həddindən artıq istilik qovşağın temperaturunu yüksəldə və uzunmüddətli etibarlılıq problemləri yarada bilər.Yüksək iş temperaturu səmərəliliyi azalda, sızma cərəyanını artıra, yarımkeçiricilərin yaşlanmasını sürətləndirə və komponentlərin vaxtından əvvəl sıradan çıxma riskini artıra bilər.

PCB düzeni də diod temperaturuna güclü təsir göstərir.Yarımkeçirici qovşaqda yaranan istilik PCB mis təbəqələrinə səmərəli şəkildə ötürülməlidir.Diod yastıqlarına qoşulmuş daha böyük mis tökmələri istiliyin daha geniş əraziyə yayılmasına və lokallaşdırılmış qaynar nöqtələrin azalmasına kömək edir.Kompakt PCB planlarında mis sahəsinin qeyri-kafi olması hətta düzgün qiymətləndirilmiş diodların yüksək temperaturda işləməsinə səbəb ola bilər.

Daha yüksək gücə malik dizaynlarda istilik performansı ümumiyyətlə daha geniş mis izləri, daha böyük mis təyyarələr, termal vidalar, çox qatlı PCB strukturları və hava axınının optimallaşdırılması vasitəsilə yaxşılaşdırılır.Bu üsullar qovşağın temperaturunu aşağı salmağa və davamlı əməliyyat zamanı daha təhlükəsiz iş şəraitini saxlamağa kömək edir.

Başqa bir vacib fikir termal azalma.Məlumat cədvəlinin cari reytinqləri çox vaxt nəzarət edilən laboratoriya şəraitində, adətən ətraf mühitin temperaturu 25°C ətrafında ölçülür.Faktiki əməliyyat temperaturları xeyli yüksək ola bilər.Temperatur yüksəldikcə diodun təhlükəsiz cərəyan qabiliyyəti azalır, sızma cərəyanı və istilik gərginliyi artır.Adekvat istilik marjaları ilə dizayn sabitliyi və uzunmüddətli etibarlılığı qorumağa kömək edir.

Buna görə də, SMD diod paketinin seçilməsi gərginlik və cərəyan reytinqlərinin uyğunluğundan daha çoxunu əhatə etməlidir.Paket ölçüsü, istilik müqaviməti, PCB mis sahəsi və iş şəraiti bir diodun faktiki iş şəraitində sabit və etibarlı performansını qoruyub saxlaya bilməyəcəyini müəyyən etmək üçün birlikdə işləyir.

SMD diodunun seçilməsi üçün əsas elektrik parametrləri

Parametr	Təsvir	Əhəmiyyət
Ters Gərginlik (Vr)	Maksimum əks gərginlik	Qarşısını alır parçalanma
İrəli Gərginlik (Vf)	Gərginlik düşməsi aparılması zamanı	Təsir edir səmərəlilik və istilik istehsalı
Sızma Cari (IR)	Ters cari sızma	üçün vacibdir aşağı güc dövrələri
Bərpa vaxtı (trr)	keçid bərpa sürəti	üçün vacibdir yüksək tezlikli əməliyyat
Qovşağı Tutum (Cj)	Saxlanılan yük terminallar arasında	RF-yə təsir edir və keçid performansı
Maksimum Qovşağın temperaturu (Tj)	Ən yüksək təhlükəsiz əməliyyat temperaturu	Qarşısını alır termal ziyan

Yanlış elektrik parametrlərinin seçilməsi həddindən artıq istiləşməyə, qeyri-sabit işləməyə, həddindən artıq enerji itkisinə, səmərəliliyin azalmasına, termal qaçaqlığa və komponentlərin vaxtından əvvəl sıradan çıxmasına səbəb ola bilər.Düzgün parametr seçimi dövrə etibarlılığını, istilik sabitliyini, enerji səmərəliliyini və uzunmüddətli elektron performansını dəstəkləməyə kömək edir.

İrəli Gərginlik (Vf)

İrəli gərginlik, irəli əyilmə əməliyyatı zamanı cərəyan dioddan keçdikdə nə qədər gərginliyin itirildiyini müəyyən edir.

Diod növü	Tipik İrəli Gərginlik
Schottky Diod	0,2V-0,4V
Silikon Düzləşdirici diod	0,7-1,1 V

Daha aşağı irəli gərginlik birbaşa enerji səmərəliliyini artırır, çünki keçirmə zamanı daha az elektrik enerjisi istiliyə çevrilir.Bu, istilik idarəetmə sahəsinin məhdud olduğu kompakt elektronikada xüsusilə vacibdir.

Schottky diodları aşağı gərginlik düşməsi və sürətli keçid davranışına görə yüksək səmərəli elektrik dövrələri üçün adətən seçilir.Standart silisium rektifikatorları müəyyən tətbiqlərdə daha yaxşı tərs gərginliyə dözümlülük və daha az sızma cərəyanı təmin edə bilər.

Aşağı irəli gərginlik də istilik gərginliyini azaltmağa, səmərəliliyi yaxşılaşdırmağa, qovşaq temperaturunu aşağı salmağa və komponentin ömrünü uzatmağa kömək edir.

Gücün yayılması əlaqəsi:

P=V_f×I

İrəli gərginliyin hətta kiçik azalması yüksək cərəyanlı elektron sistemlərdə enerji itkisini xeyli azalda bilər.

Əks Gərginlik (Vr)

Əks gərginlik dərəcəsi, elektrik qəzası baş verməzdən əvvəl diodun etibarlı şəkildə dayana biləcəyi maksimum əks gərginliyi müəyyən edir.Tətbiq olunan tərs gərginlik nominal həddini aşarsa, diod uçqun qəzası, həddindən artıq sızma cərəyanı, daimi yarımkeçirici zədələnməsi və gərginlik artımları zamanı PCB çatışmazlığı ilə qarşılaşa bilər.

Əks gərginlik dərəcələri adətən müvəqqəti iş şəraitində etibarlılığı qorumaq üçün əlavə təhlükəsizlik marjası ilə seçilir.Qeyri-kafi tərs gərginlik marjası uzunmüddətli etibarlılıq problemləri və sahənin gözlənilməz nasazlığı riskini artırır.

Sızma cərəyanı (IR)

Sızma cərəyanı əks istiqamətli olduqda dioddan keçən az miqdarda əks cərəyana aiddir.Sızma cərəyanı adətən çox kiçik olsa da, həddindən artıq sızma batareyanın ömrünü azalda, gözləmə rejiminin səmərəliliyini aşağı sala, istilik gərginliyini artıra və dəqiq aşağı güc dövrələrinə təsir göstərə bilər.

Temperatur yüksəldikcə, əks gərginlik artdıqca və yarımkeçiricilərin köhnəlməsi baş verdikcə sızma cərəyanı ümumiyyətlə artır.Aşağı sızma performansı portativ elektronikada, batareya ilə işləyən sistemlərdə, IoT cihazlarında və enerjiyə qənaət edən gözləmə sxemlərində xüsusilə vacibdir.

Schottky diodları, xüsusilə yüksək iş temperaturunda standart silisium rektifikatorlarına nisbətən daha yüksək sızma cərəyanına malikdir.

Məsələn, Schottky diodları aşağı irəli gərginliyə görə tez doldurma qurğularında adətən əla səmərəlilik təmin edir.Bununla belə, onların yüksək temperaturda daha yüksək sızma cərəyanı batareya ilə işləyən sistemlərdə gözləmə rejiminin səmərəliliyini bir qədər azalda bilər.

Uzun batareya ömrünün və minimum enerji istehlakının prioritet olduğu aşağı güclü elektron dizaynlarda bu mübadilə vacib olur.

Bərpa müddəti (trr)

Bərpa vaxtı diodun irəli meyldən tərs meylə keçərkən keçiriciliyi nə qədər tez dayandırdığını ölçür.

Diod növü	Tipik Bərpa Müddəti
Standart Düzləşdirici	2μs-30µs
Sürətli Bərpa Diod	50-500 ns
Schottky Diod	Sıfıra yaxın

Kommutasiya tezliyi artdıqca bərpa müddəti getdikcə daha vacib olur.Standart düzəldici diodlar ümumiyyətlə aşağı tezlikli enerji təchizatı üçün məqbuldur, lakin onlar yüksək tezlikli dövrələrdə həddindən artıq keçid itkiləri yarada bilər.

Yüksək tezlikli kommutasiya enerji təchizatında, daha yavaş rektifikator diodları əlavə keçid itkiləri yarada bilər, çünki keçid keçidləri zamanı əks bərpa cərəyanı qısa müddət ərzində axmağa davam edir.Sürətli bərpa və Schottky diodları bu itkiləri azaltmağa, istilik istehsalını azaltmağa və ümumi çeviricinin səmərəliliyini yaxşılaşdırmağa kömək edir.

Tez bərpa və Schottky diodları enerji təchizatı, sürətli şarj cihazları, DC-DC çeviriciləri, RF elektrik sxemləri və yüksək tezlikli sənaye sistemlərinin dəyişdirilməsində adətən üstünlük verilir.

Onların daha sürətli keçid davranışı keçid itkilərini azaltmağa, istilik istehsalını azaltmağa, səmərəliliyi yaxşılaşdırmağa, EMI səs-küyünü azaltmağa və daha yaxşı istilik sabitliyini dəstəkləməyə kömək edir.

Bununla belə, Schottky diodları yüksək temperaturda daha yüksək əks sızma cərəyanı göstərə bilər, bu da istilik tələb edən mühitlərdə nəzərə alınmalıdır.

Qovşağın tutumu (Cj)

Qovşağın tutumu diod terminalları arasında saxlanılan elektrik yükünü təmsil edir.Bu parametr birbaşa keçid sürətinə, RF performansına, siqnal bütövlüyünə və yüksək tezlikli dövrə davranışına təsir göstərir.

Aşağı qovşaq tutumu yüksək tezlikli keçidi, RF siqnalının sabitliyini, rabitə dövrəsinin performansını və siqnalın işləmə dəqiqliyini yaxşılaşdırmağa kömək edir.

Qovşağın tutumu RF rabitə sistemləri, simsiz elektronika, siqnal emal sxemləri və yüksək sürətli rəqəmsal sistemlərdə xüsusilə vacib olur.Həddindən artıq tutum siqnalın təhrif olunmasına, daha yavaş keçid davranışına və RF səmərəliliyinin azalmasına səbəb ola bilər.

Maksimum qovşaq temperaturu (Tj)

Maksimum keçid temperaturu, adətən Tj kimi yazılır, diodun daxili yarımkeçirici qovşağının ən yüksək təhlükəsiz işləmə temperaturunu müəyyən edir.

Bu parametr son dərəcə vacibdir, çünki termal idarəetmə kifayət deyilsə, gərginlik və cərəyan göstəriciləri məqbul görünsə belə, diod uğursuz ola bilər.

Qovşağın temperaturu artdıqca, diodda artan sızma cərəyanı, səmərəliliyin azalması, irəli gərginliyin qeyri-sabitliyi, yarımkeçiricilərin qocalmasının sürətlənməsi və daimi daxili zədələnmə baş verə bilər.

Yüksək cərəyanlı SMD diod tətbiqlərində həddindən artıq qovşaq temperaturu termal qaçışa səbəb ola bilər.Bu, temperaturun yüksəlməsi sızma cərəyanını və güc itkisini artırdıqda baş verir ki, bu da daha çox istilik yaradır və qovşaq temperaturunu daha da artırır.

Termal qaçış idarə olunmazsa, diod qəfil sıradan çıxa və ətrafdakı PCB komponentlərinə zərər verə bilər.

Davamlı olaraq maksimum qovşaq temperaturu yaxınlığında işləmək, hətta dərhal nasazlıq baş verməsə belə, komponentin uzunmüddətli xidmət müddətini qısalda bilər.Yüksək temperatur yarımkeçiricilərin aşınma mexanizmlərini sürətləndirir və uzunmüddətli etibarlılığı azaldır.

İstilik etibarlılığı ümumiyyətlə daha böyük diod paketləri, daha geniş mis izləri, daha böyük PCB mis tökmələri, termal kanallar, daha yaxşı hava axını və cari azalma üsullarından istifadə etməklə yaxşılaşdırılır.

Düzgün istilik idarəetməsi təhlükəsiz qovşaq temperaturunu saxlamağa, uzunmüddətli etibarlılığı yaxşılaşdırmağa və müasir elektron sistemlərdə komponentlərin vaxtından əvvəl sıradan çıxma riskini azaltmağa kömək edir.

Məsələn, bir diod məlumat vərəqi 150 ° C maksimum birləşmə temperaturu və 90 ° C/W RθJA dəyərini təyin edə bilər.Bu dəyərlər, diodun gözlənilən mühit temperaturu və enerji itkisi şəraitində təhlükəsiz işləyə biləcəyini təxmin etməyə kömək edir.

SMD diodunu multimetr ilə necə yoxlamaq olar

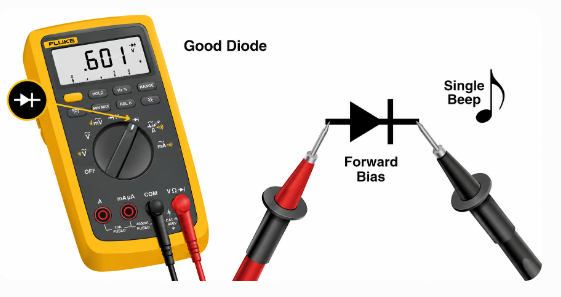

Şəkil 5. SMD diodunun multimetr ilə sınaqdan keçirilməsi

a ilə SMD diodunun sınaqdan keçirilməsi multimetr qısa qapanma, açıq dövrə, sızma zədələnməsi və istilik nasazlığı kimi ümumi problemləri müəyyən etməyə kömək edir.Düzgün sınaq prosedurları vacibdir, çünki səhv ölçmələr qeyri-dəqiq diaqnoza və ya təsadüfi PCB zədələnməsinə səbəb ola bilər.

Sınaqdan əvvəl təhlükəsizlik tədbirləri

Hər hansı bir diod ölçmə aparmazdan əvvəl:

1. Elektrik enerjisini dövrədən ayırın və təcrid edin

2. PCB-yə toxunmadan əvvəl kondansatörləri tamamilə boşaltın

3. Enerjili dövrələri sınamaqdan çəkinin

4. Həssas elektronika ilə işləyərkən ESD mühafizəsindən istifadə edin

Enerji təchizatı, şarj cihazları və sənaye elektronikasının içərisindəki böyük kondansatörlər hətta enerji çıxarıldıqdan sonra belə təhlükəli gərginliyi saxlaya bilər.Kondansatörlərin boşaldılması elektrik şoku və təsadüfən komponentlərin zədələnməsi riskini azaltmağa kömək edir.

Dövrə daxilində ölçmələr də həmişə tam etibarlı deyil, çünki ətrafdakı PCB komponentləri yanlış oxunuşlar yarada bilər.Paralel rezistorlar, kondansatörlər, induktorlar və yarımkeçirici yollar multimetr ölçmələrinə təsir edə bilər və yanlış nəticələr verə bilər.

Problemləri daha dəqiq həll etmək üçün, test zamanı komponenti təcrid etmək üçün diodun bir tərəfi tez-tez PCB-dən qaldırılır.

İrəli əyilmə testi

Multimetri diod test rejiminə qoyun.Qırmızı zondu anoda, qara probu isə katoda birləşdirin.Sağlam bir diod normal olaraq Schottky diodları üçün təxminən 0,2V-0,4V və silikon diodlar üçün 0,6V-0,7V irəli gərginlik azalması göstərir.Bu oxunuşlar ötürücülük zamanı diodun irəli gerilim düşməsini əks etdirir.Schottky diodlarında aşağı irəli gərginlik yüksək tezlikli keçid dövrələrində səmərəliliyi yaxşılaşdırmağa və istilik istehsalını azaltmağa kömək edir.

Əks əyilmə testi

Qara zondu anoda, qırmızı zondunu isə katoda birləşdirərək multimetr zondlarını tərsinə çevirin.Sağlam bir diod əks cərəyan axınının qarşısını almalıdır.Multimetr adətən OL (Open Loop) və ya çox yüksək müqavimət göstərir.Ölçülə bilən cərəyan tərs meyllə axırsa, diod sızma zədələnməsi, qovşaqların pozulması və ya termal deqradasiyadan əziyyət çəkə bilər.Əks sızma problemləri tez-tez yüksək iş temperaturunda daha ciddi olur.

Ümumi uğursuzluq göstəriciləri

Simptom	Mümkün Səbəb
0V hər ikisi istiqamətlər	Qısa diod
OL hər ikisi istiqamətlər	Açıq diod
Qeyri-sabit oxunuşlar	Termal zədələnmə və ya sızma

Qısa diodlar adətən elektrik cərəyanının həddindən artıq gərginliyindən, tərs polarite hadisələrindən, şiddətli qızdırmadan və ya dalğalanmanın zədələnməsindən sonra baş verir.Açıq diod nasazlıqlar bağ telinin zədələnməsi, həddindən artıq istilik dövriyyəsi, mexaniki krekinq və ya istehsal qüsurları nəticəsində yarana bilər.Qeyri-sabit və ya uyğunsuz oxunuşlar daxili istilik zədələnməsini, sızma cərəyanı problemlərini, lehim birləşmələrinin çatlamasını və ya yarımkeçiricinin qismən deqradasiyasını göstərə bilər.

Yüksək tezlikli keçid dövrələrində və enerji təchizatı sistemlərində nasaz SMD diodları da həddindən artıq istilik istehsalına, qeyri-sabit çıxış gərginliyinə, keçid səs-küyünə, doldurulma səmərəliliyinin azalmasına və dövrənin fasilələrlə işləməsinə səbəb ola bilər.

Düzgün multimetr testi nasaz diodları tez bir zamanda müəyyən etməyə kömək edir və müasir elektron sistemlərdə daha dəqiq problemlərin aradan qaldırılmasını dəstəkləyir.

Ümumi SMD Diod Uğursuzluqları və PCB Dizayn Səhvləri

SMD diodları etibarlı uzunmüddətli əməliyyat üçün nəzərdə tutulsa da, dövrə dizaynı, istilik idarəetməsi və ya PCB yerləşdirmə təcrübələri düzgün optimallaşdırılmadıqda uğursuzluqlar hələ də baş verə bilər.Bir çox diod problemləri istehsal qüsurları ilə deyil, elektrik gərginliyi, həddindən artıq istilik, zəif PCB yerləşdirməsi, elektrostatik boşalma (ESD) və lehimləmə qüsurları kimi dizaynla əlaqəli problemlərdən qaynaqlanır.Bu problemlər performansı azalda, komponentlərin ömrünü qısalda və elektron sistemlərdə uzunmüddətli etibarlılıq problemləri yarada bilər.

Ümumi SMD diodunun nasazlıq mexanizmlərini və PCB dizayn səhvlərini başa düşmək dövrə problemlərinin əsas səbəblərini müəyyən etməyə kömək edir və daha etibarlı lövhə dizaynını dəstəkləyir.Bir çox nasazlıqlar qeyri-adekvat istilik idarəetməsi, yanlış diod seçimi, qeyri-kafi gərginlik marjası, komponentlərin zəif yerləşdirilməsi və ya düzgün olmayan lehimləmə şərtlərindən qaynaqlanır.Bu dizayn amilləri dövrə ilkin olaraq düzgün işlədiyi görünsə belə, performansa tədricən təsir göstərə bilər.

SMD diodlarının ümumi nasazlıqları və onların təsirləri

Uğursuzluq Səbəb	Ümumi Simptom	Ehtimal ki Nəticə
Elektrik gərginliyi	Həddindən artıq istiləşmə	Həddindən artıq cari ziyan
Həddindən artıq istilik	Yanıq izləri	Termal qaçış
ESD məruz qalması	Dalğalanmadan qorunmanın itirilməsi	TVS diodunun deqradasiyası
PCB flex zədələnməsi	Fasiləli əməliyyat	Çatlamış lehim birləşmələri
Yanlış lehimləmə	Gərginliyin qeyri-sabitliyi	Əks sızma və qeyri-sabit əməliyyat

Elektrik gərginliyi SMD diodunun uğursuzluğunun ən çox görülən səbəblərindən biridir.Bu, bir diodun nominal gərginlik və ya cərəyan limitlərindən kənarda işlədiyi zaman baş verir, həddindən artıq istilik yaranmasına səbəb olur və yarımkeçirici qovşağına potensial ziyan vurur.Davamlı həddindən artıq gərginlik elektrik xüsusiyyətlərini daimi olaraq pisləşdirə və etibarlılığı azalda bilər.

Termal stress, xüsusilə məhdud mis sahəsinin istilik yayılmasını məhdudlaşdırdığı kompakt PCB dizaynlarında başqa bir əsas amildir.Yüksək qovşaq temperaturları sızma cərəyanını artıra, səmərəliliyi azalda, yaşlanmanı sürətləndirə və nəticədə termal qaçaqlığa səbəb ola bilər.

ESD zədələnməsi tez-tez rabitə interfeyslərinin yaxınlığında istifadə olunan qoruyucu diodlara təsir göstərir.Keçici hadisələrə təkrar məruz qalma cihazın mühafizə qabiliyyətini tədricən zəiflədə və zaman keçdikcə effektivliyini azalda bilər.

SMD diodunun etibarlılığına təsir edən ümumi PCB dizayn səhvləri

Bir neçə PCB tərtibatı və dizayn təcrübələri bilmədən uğursuzluq riskini artıra bilər.

Kiçik ölçülü termal yastıqlar dioddan PCB-yə istilik ötürülməsini məhdudlaşdıra bilər.Mis sahələr çox kiçikdirsə, istilik komponentin ətrafında toplana bilər və fasiləsiz əməliyyat zamanı birləşmənin temperaturunu yüksəldə bilər.

Yanlış TVS diod yerləşdirilməsi mühafizə effektivliyini azalda bilər.Xarici birləşdiricilərdən çox uzaqda yerləşdirilən qoruyucu qurğular, bastırma baş verməzdən əvvəl keçici sünbüllərin dövrəyə daha dərin keçməsinə imkan verə bilər.

Yüksək sürətli sxemlərdə yavaş rektifikator diodlarından istifadə keçid səs-küyünə, güc itkisinin artmasına, səmərəliliyin azalmasına və elektromaqnit müdaxiləsi problemlərinə səbəb ola bilər.Tez bərpa və Schottky diodları ümumiyyətlə yüksək tezlikli dizaynlar üçün daha uyğundur.

Qeyri-kafi tərs gərginlik marjası da etibarlılıq problemləri yarada bilər.Gözlənilən iş gərginliyinə çox yaxın bir diodun seçilməsi gərginlik artımlarına və ya gözlənilməz iş şəraitinə az dözümlülük yaradır.

Etibarlı diod performansı tez-tez düzgün istilik dizaynı, adekvat elektrik kənarları, optimallaşdırılmış PCB düzümü, effektiv dalğalanmadan qorunma yerləşdirilməsi və sabit lehim birləşmələrinin birləşməsindən asılıdır.Kiçik dizayn qərarları uzunmüddətli dövrə etibarlılığına və performansına böyük təsir göstərə bilər.

SMD diodları və deşikli diodlar

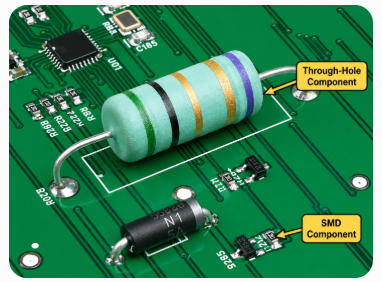

Şəkil 6. SMD və PCB-də Delikli Komponentlər

SMD diodları və deşikli diodların hər ikisi oxşar elektrik funksiyalarını yerinə yetirir, lakin ölçüləri, istehsal üsulu, istilik davranışı, mexaniki dayanıqlığı və PCB inteqrasiyası baxımından əhəmiyyətli dərəcədə fərqlənir.

Xüsusiyyət	SMD Diodlar	Delikdən keçir Diodlar
PCB ölçüsü	Kompakt	Daha böyük
İstehsalat	Avtomatlaşdırılmış SMT	Manual/dalğalı lehim
Yüksək Tezlik Performansı	daha yaxşı	Aşağı
Təmir qabiliyyəti	Daha çətin	Daha asan
İstilik dissipasiyası	Orta	Yüksək güc üçün daha yaxşıdır
Ümumi istifadə	Portativ elektronika	Sənaye sistemləri

SMD diodlarına ümumiyyətlə müasir elektronikada üstünlük verilir, çünki onlar daha kiçik PCB planlarını, avtomatlaşdırılmış kütləvi istehsalı, yüngül elektron cihazları və təkmilləşdirilmiş yüksək tezlikli performansı dəstəkləyir.

Onların daha qısa elektrik yolları parazitar endüktansı və tutumu azaltmağa kömək edir, onları yüksək sürətli keçid sxemləri, RF rabitə sistemləri, yığcam güc çeviriciləri və sıx dolu elektron cihazlar üçün uyğun edir.

Bununla belə, deşikli diodlar hələ də yüksək güclü sistemlərdə, ağır cərəyan tətbiqlərində, sərt mexaniki mühitlərdə və daha asan təmir və ya dəyişdirilmə tələb edən avadanlıqlarda üstünlük təşkil edə bilər.

Delikli komponentlər PCB-yə daxil edilmiş naqillərdən istifadə etdiyinə görə, onlar tez-tez daha güclü mexaniki lövbər və böyük güc qurğuları üçün daha yaxşı istilik idarəetməsini təmin edirlər.

Müasir elektron cihazlarda SMD diodları üstünlük təşkil edir, çünki kompakt PCB sxemləri və avtomatlaşdırılmış SMT montajı istehsal xərclərini əhəmiyyətli dərəcədə azaldır və istehsal sürətini artırır.
