Histerezis dövrənin performansına, sabitliyinə və səmərəliliyinə necə təsir edir
2026-05-14 130

Histerezis elektronikada vacib bir anlayışdır və bəzi sistemlərin əvvəlki vəziyyətinə görə niyə fərqli reaksiya verdiyini izah edir.Hər kiçik giriş dəyişikliyinə dərhal reaksiya vermək əvəzinə, histeretik sistemlər sabitliyi yaxşılaşdırmağa və arzuolunmaz keçidləri azaltmağa kömək edən yaddaş effektindən istifadə edir.Bu davranış daha etibarlı dövrə əməliyyatı yaratmaq üçün komparatorlarda, Schmitt tetiklerinde, maqnit sistemlərində və güc elektronikasında geniş istifadə olunur.Histerezin necə işlədiyini başa düşmək onun performansa, səmərəliliyə və praktiki elektron dizayna təsirini izah etməyə kömək edir.

Kataloq

Elektron sxemlərdə histerezis nədir?

Elektron sxemlərdə histerezis sistemin çıxışının yalnız mövcud giriş şərtlərindən deyil, həm də əvvəlki iş vəziyyətlərindən asılı olduğu bir vəziyyətə aiddir.Tək keçid həddindən istifadə etmək əvəzinə, histeretik sistemlər adətən ayrıca aktivləşdirmə və söndürmə nöqtələri ilə işləyir.Bu həddlər arasındakı fərq histerezis pəncərəsini əmələ gətirir.

Praktik elektronikada histerezis yaddaş effekti yaradır.Cihaz vəziyyəti dəyişdikdən sonra, giriş şərtləri əks istiqamətdə bir qədər dəyişdikdə dərhal geri qayıtmır.Bu davranış sistemlərə dəyişən şərtlər altında daha proqnozlaşdırıla bilən əməliyyatı saxlamağa imkan verir.

Histerezis aşağıdakı hallarda geniş istifadə olunur:

• Müqayisəli sxemlər

• Schmitt tetikler

• Enerji elektronikası

• Maqnit saxlama sistemləri

• Sənaye nəzarət sistemləri

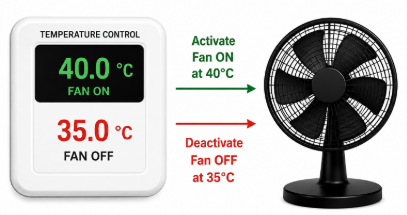

Şəkil 2. Sabit işləmək üçün ayrı-ayrı ON və OFF eşiklərindən istifadə edərək, Temperaturla İdarə olunan Fan

Məsələn, soyuducu fan aktivləşdirilə bilər 40°C lakin temperatur aşağı düşənə qədər aktiv qalır 35°C.Fərqli istifadə ON və OFF hədləri iş şəraiti müəyyən edilmiş nöqtəyə yaxın tərəddüd etdikdə sürətli dövriyyənin qarşısını alır.

Histerezsiz, eşik səviyyələrinə yaxın işləyən sistemlər kiçik siqnal v ariat ionlarına davamlı olaraq reaksiya verə bilər.Bu davranış relay söhbəti, yanlış tetikleme, qeyri-sabit əməliyyat və həddindən artıq keçid fəaliyyəti yarada bilər.

Dəyişən şəraitdə sabit qərar qəbul etməyi dəstəkləmək qabiliyyətinə görə histerezis müasir elektron dizaynda mühüm prinsip olaraq qalır.

Real sistemlərdə histerezis necə işləyir

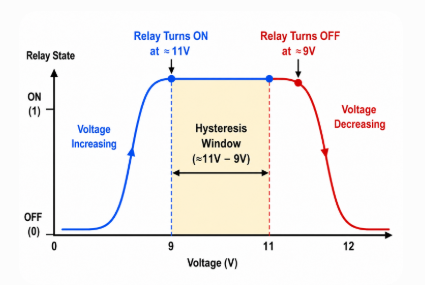

Şəkil 3. Histerezis Pəncərəsi ilə Ayrı-ayrı ON və OFF hədlərini göstərən rele keçid davranışı

Histerezin ən sadə nümunələrindən biri rele əməliyyatında görünür.

Təsəvvür edin a 12V rele dəyişən enerji təchizatı ilə əlaqələndirilir.

Rele keçid davranışı

• Gərginlik 0V-dən tədricən artır

• Rele təxminən 11V-də aktivləşir

• Gərginlik yavaş-yavaş azalır

• Rele aktiv olaraq qalır

• Relay nəhayət 9V-a yaxın sönür

Aktivləşdirmə və söndürmə gərginliyi arasındakı fərq deyilir histerez pəncərəsi.

Röle kiçik gərginlik dəyişikliklərinə dərhal reaksiya verməkdənsə, müvəqqəti olaraq əvvəlki vəziyyətini saxlayır.Bu eyni prinsip elektrik səs-küyü, gərginlik dalğası, elektromaqnit müdaxiləsi (EMI) və istilik dalğalanmalarından təsirlənən sistemlərdə görünür.Bu iğtişaşlar siqnallarda və iş şəraitində kiçik v ariat ionlarını təqdim edə bilər ki, bu da histerezsiz stabil hədd davranışının saxlanmasını çətinləşdirir.

Histerezis dəyişən şərtlər altında həddi qərarları sabitləşdirir və komponentin ömrünü qısaldan həddindən artıq keçid hadisələrini azaldır.Buna görə histerezis qəsdən bir çox müasir elektron sistemlərə daxil edilir.

Histerizin əsas prinsipləri və səbəbləri

Histerezin təyinedici xüsusiyyəti yaddaş davranışı.Histeretik sistem həm cari şəraitə, həm də əvvəlki əməliyyat vəziyyətlərinə uyğun olaraq cavab verir.Nəticədə, artan giriş və azalan giriş fərqli cavab yollarını izləyir.

Bu xüsusiyyət yaradır histerezis döngəsi.

Dərəcədən Asılı vs Faizdən Müstəqil Histerezis

Xüsusiyyət	Qiymətdən Müstəqil	Dərəcədən asılı
Cavab	Əsasən dəyişməz	Sürətlə dəyişir
Həssaslıq	Aşağı	Yüksək
Tipik Tətbiqlər	Daimi maqnitlər	Güc elektronikası
Mühəndislik İstifadəsi	Maqnetik tutma	Dinamik keçid təhlili

Histerezin əsas səbəbləri

• Magnetic Domain Alignment

Maqnit materiallarında, mikroskopik maqnit sahələri hətta xarici maqnit sahəsi çıxarıldıqdan sonra da qismən uyğunlaşa bilər.Bu qalıq düzülmə maqnit histerezinin davranışına töhfə verən yaddaş effekti yaradır.

• Şarj Tutma

Yarımkeçirici cihazlarda sıxılmış elektrik yükləri keçid cavablarını gecikdirə və cihazın davranışının qismən əvvəlki elektrik vəziyyətlərindən asılı olmasına səbəb ola bilər.Bu təsir adətən yaddaş texnologiyalarında və tranzistor əsaslı sistemlərdə müşahidə olunur.

• Mexaniki və Termal Effektlər

Mexanik hərəkət və temperatur v ariat ionları giriş və çıxış davranışı arasında gecikmiş cavablar təqdim edə bilər.Bu təsirlər tez-tez fiziki dəyişikliklərin sistemin işinə təsir etdiyi relelərdə, sensorlarda və temperaturla tənzimlənən sistemlərdə müşahidə olunur.

• Müsbət Əlaqə

Əksər elektron sxemlər əks əlaqə şəbəkələri vasitəsilə qəsdən histerezis yaradır.Müsbət rəy keçid hədlərini dəyişir və daha idarə olunan davranış yaratmağa kömək edir.Bu yanaşma dəyişən şəraitdə siqnal sabitliyini yaxşılaşdırmaq üçün komparatorlarda, Şmitt tetikleyicilerinde və əməliyyat gücləndirici sxemlərində geniş istifadə olunur.

Maqnit histerezis döngələrini başa düşmək

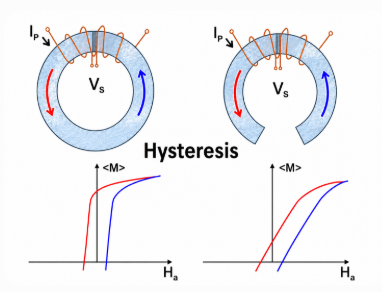

Şəkil 4. Maqnit Sahələrinin Dəyişməsi zamanı Fərqli Maqnitləşmə Yollarını göstərən Maqnit Histerezis Döngəsi

Maqnit materialları histerez davranışının ən bariz nümunələrindən birini təqdim edir.Maqnit histerezisi materialların xarici maqnit sahəsi çıxarıldıqdan sonra maqnitləşməni saxladığı zaman baş verir.

Ferromaqnit materiallar dəmir, nikel, kobalt və silikon polad kimi təbii olaraq bu effekti nümayiş etdirir, çünki daxili maqnit sahələri sahə şəraiti dəyişdikdən sonra da qismən uyğunlaşa bilər.

Histerezis Döngəsini Anlamaq

Histerezis döngəsi aşağıdakılar arasındakı əlaqəni təsvir edir:

• Maqnit sahəsinin gücü (H)

• Maqnit axınının sıxlığı (B)

B = f(H)

Artan və azalan maqnit sahələri müxtəlif yolları izləyir və maqnit yaddaşının davranışını göstərən qapalı dövrə yaradır.Daha geniş histerezis dövrəsi ümumiyyətlə daha çox enerji itkisini, istilik istehsalının artması və ümumi səmərəliliyin azaldığını göstərir.

Transformatorların, mühərriklərin və enerji sistemlərinin dizaynı zamanı histerezis əyriləri yaxından araşdırılır, çünki həddindən artıq itkilər uzunmüddətli istilik gərginliyi yarada bilər.

Praktik keçid rejimli enerji təchizatında ferrit materiallara tez-tez üstünlük verilir, çünki yüksək tezlikli əməliyyat zamanı silikon polad itkiləri əhəmiyyətli dərəcədə artır.

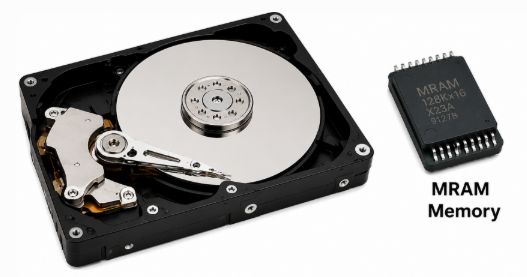

Şəkil 5. Məlumatların saxlanması üçün histerezdən istifadə edən maqnit saxlama cihazları

Məlumatların saxlanmasında maqnit histerezisi

Sərt disklər və maqnit yaddaş texnologiyaları histerezdən asılıdır.Maqnit materialları elektrik enerjisi kəsildikdən sonra maqnitləşməni saxladığından, məlumat fasiləsiz elektrik enerjisi olmadan saxlanılır.

Ümumi istifadələr sərt disklər, maqnit lent sistemləri və maqnit-rezistent təsadüfi giriş yaddaşı (MRAM) texnologiyasından ibarətdir, bunların hamısı məlumatların saxlanması və uçucu olmayan saxlama imkanları üçün maqnit histerezinə əsaslanır.

Maqnit əsas materialları və səmərəliliyin müqayisəsi

Əsas material seçimi birbaşa histerezis itkilərinə, səmərəliliyə, istilik istehsalına və transformatorlarda və keçid sistemlərində uzunmüddətli performansa təsir göstərir.Atom quruluşunda v ariat ionları, məcburiyyət, keçiricilik və maqnit saxlama xüsusiyyətlərinə görə müxtəlif materiallar maqnit sahələrinə fərqli reaksiya verir.Bu fərqlər transformatorlarda, induktorlarda, keçid enerji təchizatında, elektrik mühərriklərində və yüksək tezlikli enerji sistemlərində xüsusilə əhəmiyyətli olur.

Ümumi Maqnetik Əsas Materialların Müqayisəsi

Material	Tezlik	qohum Əsas itki	qohum Xərc	Tipik Proqramlar
Silikon Polad	50-60 Hz	Orta	Aşağı	Kommunal transformatorlar, mühərriklər
Ferrit	kHz-MHz	Aşağı	Orta	SMPS, RF sxemləri, EMI bastırma
Amorf metal	50–400 Hz	Çox Aşağı	Yüksək	Enerji qənaət edən transformatorlar

Bütün materiallar maqnit əməliyyatını dəstəkləsə də, praktiki şəraitdə onların performansı əhəmiyyətli dərəcədə dəyişə bilər.Material seçimi çox vaxt yalnız nəzəri performansdan daha çox əməliyyat tələblərindən asılıdır.

Məsələn, kommunal transformatorlar tez-tez ucuz qiymətə və uzun müddətdir qurulmuş etibarlılığına görə silikon poladdan istifadə edirlər.Yüksək tezlikli enerji təchizatı adətən ferritdən istifadə edir, çünki onun yüksək elektrik müqaviməti burulğan cərəyanı itkilərini azaldır.Enerjiyə qənaət edən transformatorlar amorf materiallardan getdikcə daha çox istifadə edirlər, çünki aşağı itkilər uzunmüddətli performansı yaxşılaşdıra bilər.Bu mübadilələri başa düşmək istilik davranışını, səmərəlilik məqsədlərini və əməliyyat tələblərini balanslaşdırmağa kömək edir.

Yumşaq və sərt maqnit materialları

Maqnit materialları nə qədər asanlıqla maqnitləşdiyinə və demaqnitləşdiyinə görə ümumiyyətlə yumşaq və sərt kateqoriyalara bölünür.

Əmlak	Yumşaq Maqnetik materiallar	Çətin Maqnetik materiallar
Məcburiyyət	Aşağı	Yüksək
Histerez itkisi	Aşağı	Daha yüksək
Əsas İstifadə	Transformatorlar	Daimi maqnitlər
Məlumatların saxlanması	Aşağı	Yüksək

Yumşaq maqnit materialları nisbətən aşağı enerji girişi ilə maqnit vəziyyətini sürətlə dəyişə bilir.Təkrarlanan maqnit dövrəsinin baş verdiyi transformatorlarda və induktorlarda üstünlük verilir.

Sərt maqnit materialları demaqnitləşməyə müqavimət göstərir və maqnit xüsusiyyətlərini daha uzun müddət saxlayır.Bu materiallar adətən daimi maqnit və maqnit saxlama sistemlərində istifadə olunur.

Praktik seçim mülahizələri

Maqnit nüvə materialının seçilməsi sadəcə olaraq ən aşağı histerez itkisi olan variantı seçməkdən daha çoxunu əhatə edir.Material seçimi həm də əməliyyat tezliyi, istilik şəraiti, səmərəlilik hədəfləri, ölçü məhdudiyyətləri, enerji ilə işləmə tələbləri və ümumi xərc kimi praktiki mülahizələrdən asılıdır.Bu amillər birlikdə performansa, etibarlılığa və xüsusi tətbiqlər üçün uyğunluğa təsir göstərir.

Məsələn, yüksək tezlikli kommutasiya enerji təchizatı, sürətli keçid zamanı daha az itkilərə görə ümumiyyətlə ferrit nüvələrdən faydalanır.Eyni zamanda, standart şəbəkə tezliklərində işləyən kommunal transformatorlar xərc səmərəliliyi və sübut edilmiş etibarlılıq səbəbindən silikon poladdan istifadə etməyə davam edə bilər.

Material seçimi birbaşa uzunmüddətli səmərəliliyə, istilik davranışına və sistemin ümumi performansına təsir göstərir.Bu mübadilələri başa düşmək sizə tətbiq tələblərinə daha yaxşı uyğun gələn maqnit materialları seçməyə imkan verir.

Yarımkeçirici cihazlarda histerezis

Şəkil 6. Tətbiqlərin keçidində istifadə olunan SCR və TRIAC Cihazları

Tiristorlar yüksək gərginlikli və yüksək cərəyan tətbiqləri üçün nəzərdə tutulmuş yarımkeçirici keçid cihazlarıdır.Nəzarət siqnallarına davamlı cavab verən adi tranzistorlardan fərqli olaraq, tiristorlar aktivləşdirildikdən sonra cihazın keçirici qalmasına imkan verən qapanma mexanizmindən istifadə edirlər.

Bu əməliyyat davranışı yaddaş xarakteristikasını yaradır, çünki cihazın çıxışı qismən onun əvvəlki vəziyyətindən asılıdır.Tətikləndikdən sonra keçiricilik iş şəraiti xüsusi elektrik məhdudiyyətlərindən aşağı düşənə qədər davam edir.

Bağlama Davranışı Necə İşləyir

kimi cihazlar Silikon İdarə olunan Düzləşdiricilər (SCR) və Triaks tutma və cari xüsusiyyətlərinə etibar edin.

Qapı impulsunu aldıqdan sonra cihaz keçirici vəziyyətə keçir və qapı siqnalı çıxarıldıqda belə işləməyə davam edir.Keçirmə yalnız cərəyan saxlama həddindən aşağı düşdükdən sonra dayanır.

Aktivləşdirmə və deaktivasiya müxtəlif elektrik şəraitində baş verdiyindən, tiristorlar histerezise bənzər davranış nümayiş etdirirlər.

Performansa təsir edən əsas parametrlər

• Bağlama cərəyanı: Tətikdən dərhal sonra tələb olunan minimum cərəyan.

• Tutma cərəyanı: Keçiriciliyi saxlamaq üçün lazım olan minimum cərəyan.

• Gate Trigger Current: Cihazı aktivləşdirmək üçün tələb olunan cərəyan.

• Bloklama Gərginliyi: Maksimum OFF vəziyyətində gərginlik qabiliyyəti.

Nümunə Cihaz Seçimi Ssenarisi

Ərizə	Təklif olunur Cihaz	Səbəb
Fan sürət tənzimləyicisi	BT136 triak	İki istiqamətli AC keçid qabiliyyəti
Sənaye mühərrikinə nəzarət	TYN612 SCR	Daha yüksək gərginlik və cərəyan idarə etmə qabiliyyəti
Təhsil dövrələri	TIC106 SCR	Sadə aşağı güc əməliyyatı və əlçatanlıq

Seçim prosesi çox vaxt cihazın əməliyyat mühiti ilə qarşılıqlı əlaqəsindən asılıdır.

Məsələn, məişət ventilyatoru sürət tənzimləyicisi və ya işıq dimmeri adətən istifadə edir BT136 triak çünki onun iki istiqamətli keçid qabiliyyəti AC nəzarətini asanlaşdırır.Alternativ cərəyan hər iki istiqamətdə axdığından, TRIAC əlavə keçid komponentləri tələb etmədən AC dövrünün hər iki yarısında keçirə bilər.Bu xüsusiyyət dövrə mürəkkəbliyini azaldır və kompakt istehlakçı elektronikasında tətbiqi daha praktik edir.

Sənaye motor idarəetmə sistemləri bunun əvəzinə üstünlük verə bilər TYN612 SCR, daha yüksək güc şəraiti və daha tələbkar iş mühitləri ilə işləmək üçün nəzərdə tutulmuşdur.Daha böyük cərəyan yükləri və güc tənzimləmə tələblərini əhatə edən tətbiqlər tez-tez daha güclü keçid qabiliyyəti və təkmilləşdirilmiş möhkəmlikdən faydalanır.

Təhsil layihələri və aşağı güc idarəetmə tətbiqləri üçün TIC106 SCR sadə əməliyyat davranışına və təcrübə üçün əlçatanlığına görə praktiki seçim olaraq qalır.O, tez-tez başa düşmək və həyata keçirmək asanlığının vacib olduğu giriş keçid sxemlərində istifadə olunur.

Tətbiqə əsaslanan bu yanaşma nümayiş etdirir ki, cihaz seçimi təkcə elektrik xüsusiyyətlərindən deyil, həm də sistem tələblərindən, iş şəraitindən və praktik dizayn mülahizələrindən asılıdır.

Şəkil 7. Fərqli Kommutasiya Strukturlarını göstərən SCR və TRIAC Simvolları

SCR vs TRIAC

Xüsusiyyət	SCR	TRIAK
Cari İstiqamət	Bir istiqamət	İki istiqamət
AC keçid	Məhduddur	Əla
DC Tətbiqləri	Ümumi	Daha az yayılmışdır
Güc Nəzarəti	Yüksək	Orta
Tipik İstifadə	Sənaye sistemləri	Kommersiya elektron cihazlar

Comparator və Schmitt Trigger Circuits-də histerezis

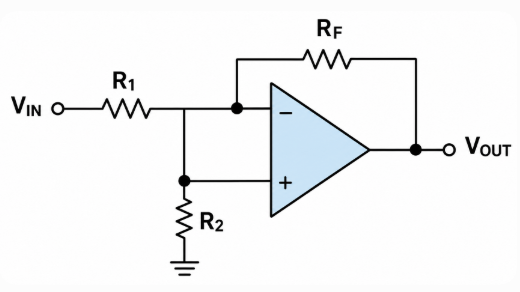

Şəkil 8. Histerezis üçün Müsbət Rəydən istifadə edən Müqayisəli Dövrə

Müqayisəli sxemlər elektronikada histerezinin ən ümumi praktik tətbiqlərindən birini təmsil edir.Onların məqsədi giriş siqnalını istinad gərginliyi ilə müqayisə etmək və müqayisənin nəticəsinə görə çıxış yaratmaqdır.

Real sistemlər tez-tez elektrik səs-küyü, dalğalanma və siqnal dalğalanmaları olan mühitlərdə işləyir.Bu şərtlər altında eşik səviyyələrinə yaxın kiçik v ariat ionları çıxışın tutarlılığına təsir göstərə bilər.

Histerezis ayrı-ayrı keçid səviyyələri yaratmaqla eşik davranışını yaxşılaşdırır, müqayisəli sxemlərin dəyişən siqnal şəraitində daha etibarlı işləməsinə imkan verir.

Müqayisəli Performans Müqayisəsi

Parametr	olmadan Histerezis	ilə Histerezis
Yanlış Tetikleme	Tez-tez	Minimal
Keçid Sabitliyi	Zəif Yaxın Eşik	Stabil
Relay söhbəti	Ümumi	Nadir
Səs-küyə həssaslıq	Yüksək	Azaldılmış
Çıxış Etibarlılığı	Orta	Təkmilləşdirilmiş

Müqayisə göstərir ki, histerezis niyə sensor interfeyslərində, quraşdırılmış sistemlərdə və sənaye idarəetmə tətbiqlərində tez-tez istifadə olunur.

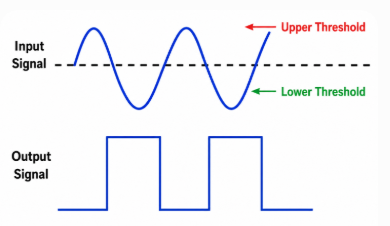

Şəkil 9. Yuxarı və Aşağı eşiklərdən istifadə edərək Schmitt Tətikləmə Əməliyyatı

Schmitt Trigger Əməliyyatını Anlamaq

Schmitt tetikleyicisi histerezis yaratmaq üçün qəsdən müsbət rəydən istifadə edir, buna görə də tək eşik gərginliyində keçmir.Bunun əvəzinə, o, iki fərqli keçid nöqtəsindən istifadə edir: yuxarı eşik gərginliyi və aşağı eşik gərginliyi.Bu, siqnal keçidlərini daha təmiz və sabit edir.Praktik quraşdırılmış sistemlərdə Schmitt tetikleyiciləri tez-tez sensor interfeyslərinə və mexaniki keçid girişlərinə əlavə olunur, çünki kiçik siqnal dalğalanmaları, səs-küy və ya kontaktın sıçraması əks halda çoxlu gözlənilməz çıxış keçidləri yarada bilər.

Op-Amp və Güc Elektronikasında Histerezis

Əməliyyat gücləndiriciləri həssaslıq və gücləndirmə qabiliyyətinə görə sensor sistemlərində, siqnalın işlənməsi və analoq idarəetmə sxemlərində geniş istifadə olunur.Giriş siqnalları yavaş dəyişdikdə və ya eşik şərtlərinə yaxın işlədikdə, kiçik dalğalanmalar keçid ardıcıllığına təsir edə və qeyri-sabit çıxış davranışı yarada bilər.

Performansı yaxşılaşdırmaq üçün op-amp sxemləri tez-tez müsbət rəy şəbəkələri vasitəsilə histerezisi təqdim edir.Bu yanaşma, dəyişən giriş şərtləri altında keçid davranışının daha çox idarə olunmasına imkan verən ayrıca aktivləşdirmə və deaktivasiya hədləri yaradır.

Histerizin praktik bir nümunəsi görünür ağıllı kondisioner sistemləri.

Hədəf otaq temperaturu olan bir sistemi nəzərdən keçirin 26°C.Histerezis pəncərəsi olmadan təyin edilmiş nöqtə ətrafında kiçik temperatur dalğalanmaları kompressorun işini təkrar-təkrar işə sala bilər.

Nümunə iş şərtləri arasında soyutmanın aktivləşdirilməsi daxildir 28°C və soyutmanın söndürülməsi 24°C.

Bu 4°C ayırma, lazımsız keçid aktivliyini azaldan və sistemin vəziyyəti dəyişməzdən əvvəl daha geniş temperatur diapazonunda işləməsinə imkan verən histerezis pəncərəsi yaradır.

Müqayisəli Sistem Davranışı

Nəzarət Metod	Kompressor Saatda dövrələr	Effekt
Histerez olmadan	Yüksək	Artan kompressor aşınması və qeyri-sabit əməliyyat
4°C histerezis pəncərəsi ilə	Aşağı	Təkmilləşdirilmiş səmərəlilik və azalma keçid fəaliyyəti

Yuxarıdakı dəyərlər sabit ölçmələri deyil, müqayisəli əməliyyat davranışını əks etdirir, çünki keçid tezliyi otağın ölçüsünə, istilik şəraitinə, izolyasiya keyfiyyətinə və ətraf mühit amillərinə görə dəyişir.

Bununla belə, müqayisə mühüm dizayn prinsipini nümayiş etdirir.Dar və ya olmayan histerez diapazonu olan sistemlər, elektrik gərginliyini artıraraq və komponentlərin uzunmüddətli istifadə müddətini azaldaraq, eşik şərtlərinə yaxın keçid edə bilər.Daha geniş əməliyyat pəncərələri ümumiyyətlə velosiped tezliyini azaldır və əməliyyat ardıcıllığını yaxşılaşdırır.

Praktik sistemlərdə azaldılmış keçid aktivliyi enerji səmərəliliyini artıra, istilik gərginliyini azalda və kompressorun daha uzun ömrünü dəstəkləyə bilər.Oxşar nəzarət üsulları ekoloji sistemlərdə, sənaye temperaturunun tənzimlənməsində və sabit həddi davranışın vacib olduğu istehlakçı elektronikasında geniş istifadə olunur.

Bu nümunə histerezinin təkcə dövrə davranışına deyil, həm də real sistem performansına və uzunmüddətli etibarlılığa necə təsir etdiyini nümayiş etdirir.

Histerezin ölçülməsi və xarakteristikası

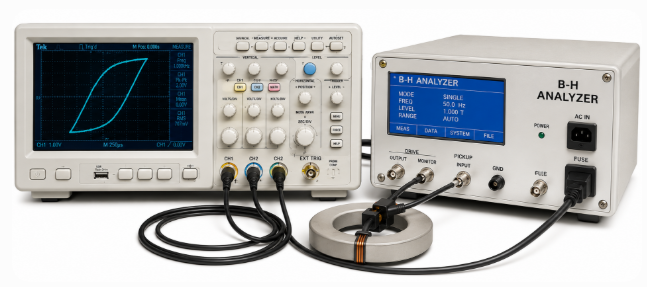

Şəkil 10. Histerezis Ölçüsü üçün Osiloskop və B-H Analizatoru

Histerezin ölçülməsi dəyişən iş şəraitində komponentlərin necə davrandığını qiymətləndirməyə kömək edir.Ölçmələr histerezinin mövcud olub-olmadığını müəyyən etmək əvəzinə, onun keçid davranışına, səmərəliliyə və uzunmüddətli performansa nə qədər güclü təsir etdiyini də müəyyən edir.

Təhlil olunan sistemdən asılı olaraq müxtəlif alətlər istifadə olunur:

• Osiloskoplar - komparatorlar və Şmit tetikləri kimi dövrələrdə keçid hədlərini və siqnal davranışını görüntüləyin.

• B-H Curve Analyzers - məcburiyyət, saxlama və histerezis itkilərini ölçməklə maqnit materiallarını qiymətləndirin.

• Magnetic Characterization Systems - tədqiqat və saxlama texnologiyalarında maqnit davranışını öyrənir.

• Avtomatlaşdırılmış Test Sistemləri - təkrarlanma qabiliyyətini və geniş miqyaslı komponent testini təkmilləşdirir.

Ümumi ölçmələrə aşağıdakılar daxildir:

• Məcburiyyət - qalıq maqnitləşməni aradan qaldırmaq üçün tələb olunan maqnit sahəsinin gücü

• Retentivlik - sahənin çıxarılmasından sonra qalan maqnitləşmə

• Histerez diapazonu - keçid hədləri arasında fərq

• Switching Thresholds - vəziyyət dəyişikliklərinə səbəb olan dəyərlər

Ölçmə nəticələri material seçiminə və sistemin dizaynına birbaşa təsir göstərir.Həddindən artıq histerezis itkiləri istilik əmələ gəlməsini artıra bilər, zəif seçilmiş həddlər isə əməliyyat ardıcıllığını azalda bilər.

Elektron Dizaynda Histerezinin Optimallaşdırılması

Histerezis Qeyri-Histeretik Sistemlərə qarşı

Xüsusiyyət	Histerezis	Qeyri-histeretik
Səs-küy İmmunitet	Yüksək	Aşağı
Sabitlik	daha yaxşı	Daha az stabil
keçid Tezlik	Aşağı	Daha yüksək
Həssaslıq	Aşağı	Daha yüksək
Yalan Tətikləmə	Azaldılmış	Daha ümumi
Uzunmüddətli Etibarlılıq	daha yaxşı	Azaldılmış

Bu müqayisə histerezinin bir çox praktik sistemlərə niyə qəsdən daxil edildiyini göstərir.

Elektrik səs-küyü, iş temperaturu, yük v ariat ionu, keçid sürəti, istilik şəraiti və cavab tələbləri daxil olmaqla bir neçə faktor histerez davranışına təsir göstərir.İdeal dizayn balansı xüsusi tətbiq və əməliyyat mühitindən asılıdır.

Çağırışlar və Gələcək Tədqiqat İstiqamətləri

Histerisis sistemin davranışını yaxşılaşdırsa da, cihazlar kiçildikcə və daha yüksək sürətlə işlədikcə dizayn problemləri də yarada bilər.

Histerezis ilə bağlı mövcud problemlərə maqnit sistemlərində enerji itkiləri, istilik istehsalı, materialın köhnəlməsi effektləri, modelləşdirmənin mürəkkəbliyi və yüksək əməliyyat tezliklərində artan itkilər daxildir.Bu məhdudiyyətlər ümumi səmərəliliyə, etibarlılığa və sistemin uzunmüddətli performansına təsir göstərə bilər.

Davam edən tədqiqatlar az itkili maqnit materialları, süni intellektlə dəstəklənən optimallaşdırma üsulları, spintronik yaddaş texnologiyaları, adaptiv histerezis idarəetmə üsulları və qabaqcıl yarımkeçirici sistemləri araşdırmaqda davam edir.Bu inkişaflar səmərəliliyi artırmaq, itkiləri azaltmaq və daha ağıllı sistem davranışını dəstəkləmək məqsədi daşıyır.

Gələcək elektron sistemlər, dəyişən şərtlərə uyğun olaraq əməliyyat davranışını avtomatik tənzimləyən adaptiv histerezis üsullarını getdikcə daha çox qəbul edə bilər.Cihazlar sürət və mürəkkəblik baxımından irəliləməyə davam etdikcə, səmərəli histerezis nəzarəti elektron sistemin dizaynında vacib bir məsələ olaraq qalacaq.

Nəticə

Histerezis sabitliyi yaxşılaşdırmaq və arzuolunmaz keçid davranışını azaltmaqla elektron sistemlərin daha etibarlı işləməsinə kömək edir.Maqnit materiallarında, yarımkeçirici cihazlarda, idarəetmə sistemlərində və iş şəraitinin daim dəyişdiyi elektrik elektronikasında geniş istifadə olunur.Bəzi tətbiqlərdə enerji itkilərinə səbəb ola bilsə də, düzgün histerezis dizaynı səmərəliliyi və uzunmüddətli performansı artıra bilər.Histerezisi başa düşmək dövrə dizaynında və sistemin optimallaşdırılmasında daha yaxşı qərarlar qəbul etməyə imkan verir.
